Savoir lire un abaque de charges d'un télescopique.

Sur les chariots élévateurs, le fait que la charge soit déportée a obligé les constructeurs à réaliser des abaques de charges plus complexes que les plaques de charge des chariots frontaux.

Vous noterez que les abaques de charges sont différents selon le type d’accessoire qui équipe la machine et si la machine est équipée de stabilisateur et qu’ils sont en place ou non.

Attention:  Assurez-vous de la compatibilité des accessoires avec votre machine. Votre accessoire doit être garanti par le constructeur pour que l’abaque de charge soit valable.

Les accessoires du groupe Manitou sont nombreux, godets, potences, treuils, nacelles… La charge étant positionnée ou manipulée de façon différentes sur tous ces accessoires, l’abaque de charge et forcément différent.

Pour lire un abaque de charge il faut prendre en compte :

• Le déport de la charge.
• La hauteur de la charge.
• Le poids de la charge.

Ensuite il suffit de calculer dans quelle tranche on se trouve. Dans cet exemple; si on a une charge de 800 kilogrammes on pourra élever la charge à maximum 3,5 mètres et à un déport de maximum 2 mètres.

Voici quelques exemples d’abaques:

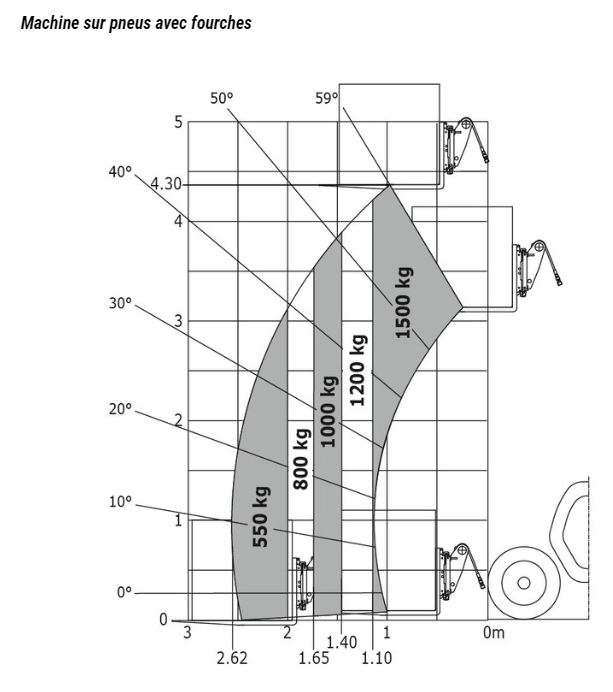

Sur un télescopique simple et compact tel qu’un ULM (Ultra Light Manitou) qui n’est pas équipé de stabilisateur. Les abaques de charges sont assez simples.

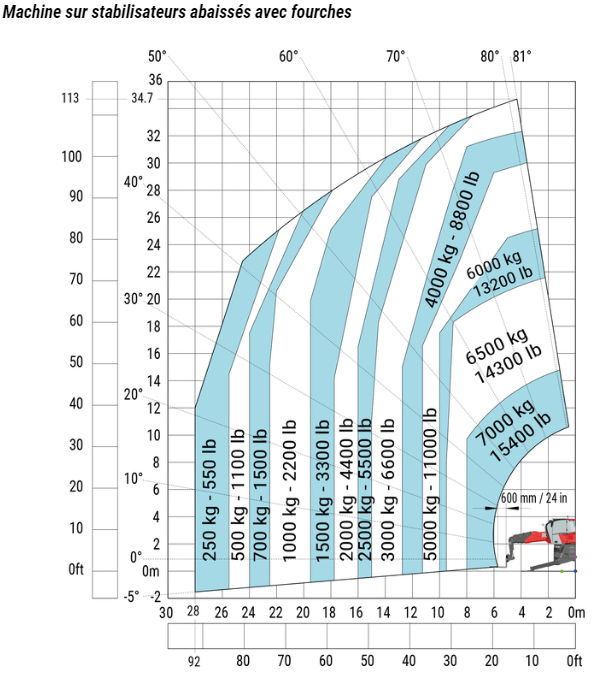

MRT 3570:

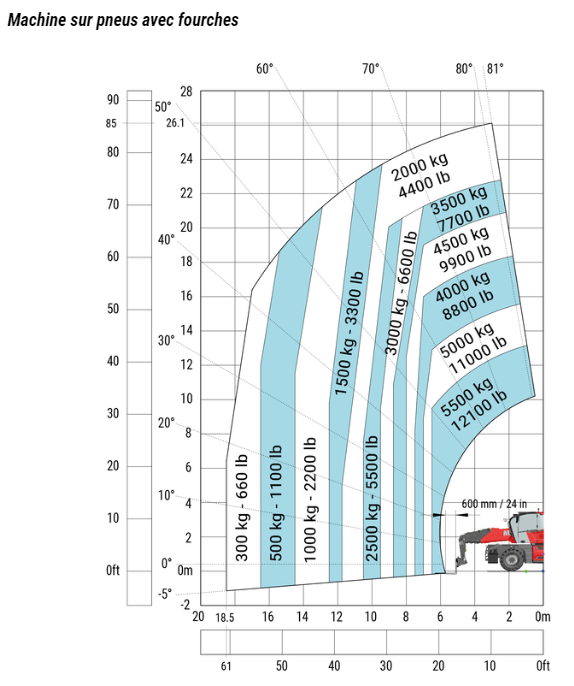

Sur cet exemple vous remarquerez que l’abaque de charge est bien meilleur avec les stabilisateurs en place que sans. Sur un MRT, il y a 4 stabilisateurs permettant de pouvoir élever la charge à 360 degrés grâce à la tourelle rotative du MRT. Quel que soit l’angle de votre cabine, vous pourrez élever la charge selon cet abaque. Si vous êtes sur pneus, l’abaque de charge n’est valable que si vous avez la cabine et la tourelle alignées avec vos 4 roues. en effet si vous soulevez une charge avec la tourelle perpendiculaire à l’axe de vos roues, la potence au sol est différente et vous ne pourrez donc pas porter la même charge.

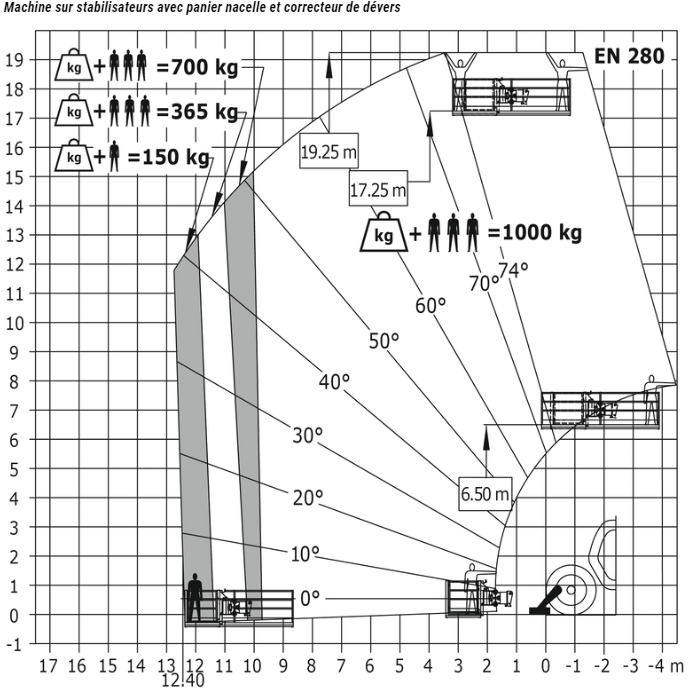

Pour les machines permettant l’élévation de personnes. Ce sont les machines dont le nom se termine par un A pour “Acess” en anglais. Ces machines reçoivent une télécommande dans le panier nacelle permettant de piloter la machine depuis le panier.

Il est d’autant plus important de respecter les abaques de charges lorsque la machine est utilisée avec un panier nacelle. Le retournement de la machine pouvant entraîner de graves blessures pour les opérateurs.

Quelle que soit la machine voici les règles de sécurité à respecter pour éviter de graves accidents (Renversement ou retournement de la machine, Basculement de la charge…) qui entraînerait de graves séquelles pour le conducteur d’engins et pour ses collègues qui risquerait d’entrer en collision avec la machine ou la charge lors de sa chute.

• Ne jamais apporter de modifications au contrepoids de la machine.
• Ne jamais désactiver/ chinter les fonctionnalités de sécurité qui permettent de calculer automatiquement la surcharge. En cas de performance trop faible de votre machine il est préférable de louer une machine plus performante plutôt que de mettre en danger votre sécurité et celle de tous les collaborateurs présents sur le chantier.
• Toujours avoir en tête l’abaque de charge spécifique à votre accessoire. La version imprimée doit être disponible depuis le poste de conduite.
• Si nécessaire, saisissez dans la machine l’accessoire avec lequel vous êtes en train de travailler.
• Si les stabilisateurs sont en place et que vous êtes en train de manipuler une charge, ne cherchez pas à remonter vos stabilisateurs. L'assiette de votre machine sera altérée pouvant entraîner un basculement de la machine. Cependant, sur les machines Manitou; elles sont conçues pour que cette manœuvre soit interdite.
• Ne montez pas sur votre machine un accessoire qui ne serait pas certifié par le constructeur.
• Respecter le dévers imposé par le constructeur; en effet la pente sur laquelle vous vous trouvez aura une incidence sur la stabilité de votre machine.

En règle générale n’oubliez pas que plus vous éloignez la charge de la machine plus la force exercée par cette charge sur votre machine augmente.
